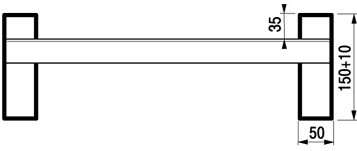

Typ AVS 150 für Stahlkettenfahrzeuge

Tragkraft bis 6000 kp / Paar

Beschreibung:
Aufgrund der rutschsicheren Fahrflächen und unterschiedlichen Abrutschsicherungen ist es möglich, Verladevorgänge absolut sicher zu gestalten. Die Tragkraftangabe bezieht sich auf Zweiachsfahrzeuge bei einer Achslastverteilung von 1/3 zu 2/3 und einem Achsabstand von 1500 mm. Bei Einachsfahrzeugen reduziert sich die Tragkraft auf 2/3 des angegebenen Wertes.

Die Steigung darf laut Berufsgenossenschaft einen Winkel von 16,5 ° oder 30 % nicht überschreiten. Die Rampenlänge kann mit folgender Formel bestimmt werden:

Länge L (mm), Höhendifferenz H (mm), Steigung a (%)



Technische Daten
Typ	Bestellnummer		Länge	Breite (mm)		Höhendif.H (mm)		Tragkraft	Gewicht
*	ohne Rand	mit Rand	(mm)	innen	außen	15%	30%	(kp/Paar)	(kg/Stück)
AVS 150	150.11.002	150.10.002	2640	400	500	395	790	6000	44
AVS 150	150.11.004	150.10.004	3040	400	500	455	910	5600	49
AVS 150	150.11.007	150.10.007	3640	400	500	545	1090	4200	57
AVS 150	150.11.009	150.10.009	4040	400	500	605	1210	3840	64
AVS 150	150.11.011	150.10.011	4440	400	500	665	1330	3300	70
AVS 150	150.11.014	150.10.014	5040	400	500	755	1510	2900	79
