Typ VFR
Tragkraft bis 32000 kp / Paar
Beschreibung:
Aufgrund der rutschsicheren Fahrflächen und unterschiedlichen Abrutschsicherungen ist es möglich, Verladevorgänge absolut sicher zu gestalten. Die Tragkraftangabe bezieht sich auf Zweiachsfahrzeuge bei einer Achslastverteilung von 1/3 zu 2/3 und einem Achsabstand von 1500 mm. Bei Einachsfahrzeugen reduziert sich die Tragkraft auf 2/3 des angegebenen Wertes.
Die Steigung darf laut Berufsgenossenschaft einen Winkel von 16,5° oder 30% nicht überschreiten. Die Rampenlänge kann mit folgender Formel bestimmt werden:
Länge L (mm), Höhendifferenz H (mm), Steigung a (%)

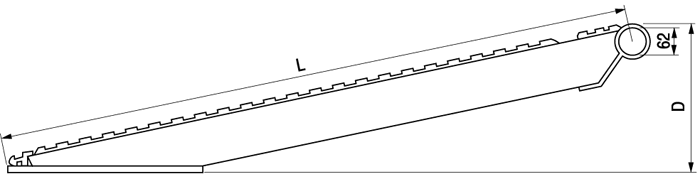

Zeichnung A

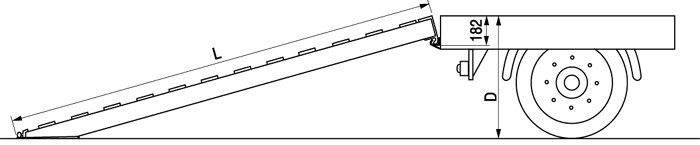

Zeichnung B
Technische Daten:
|
|||||||||
Typ | Bestellnummer | Länge | Breite (mm) | Höhendif. H (mm) | Tragkraft | Gewicht | |||
* | Zeichnung A | Zeichnung B | (mm) | * | * | 15% | 30% | (kg/Paar) | (kg/Stück) |
VFR | 134.04.000 | 134.00.000 | 2400 | 450 | 450 | 360 | 720 | 24000 | 76 |
VFR | 134.04.001 | 134.00.001 | 2800 | 450 | 450 | 420 | 840 | 20000 | 86 |
VFR | 134.04.007 | 134.00.007 | 3000 | 450 | 450 | 450 | 900 | 18000 | 91 |
VFR | 134.04.002 | 134.00.002 | 2400 | 600 | 600 | 360 | 720 | 32000 | 104 |
VFR | 134.04.003 | 134.00.003 | 2800 | 600 | 600 | 420 | 840 | 26000 | 114 |
VFR | 134.04.004 | 134.00.004 | 3000 | 600 | 600 | 450 | 900 | 22000 | 118 |
134.22.000 | VFR Führungsschiene, walzblank, Länge 2600 mm, Preis je Stück | 23 | |||||||
134.22.001 | VFR Führungsschiene, verzinkt, Länge 2600 mm, Preis je Stück | 23 |
