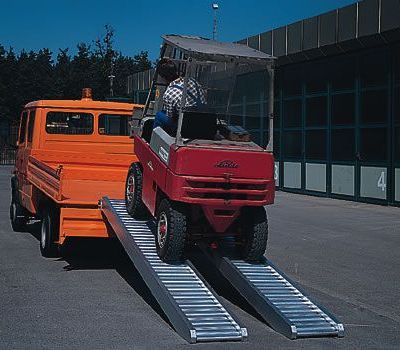

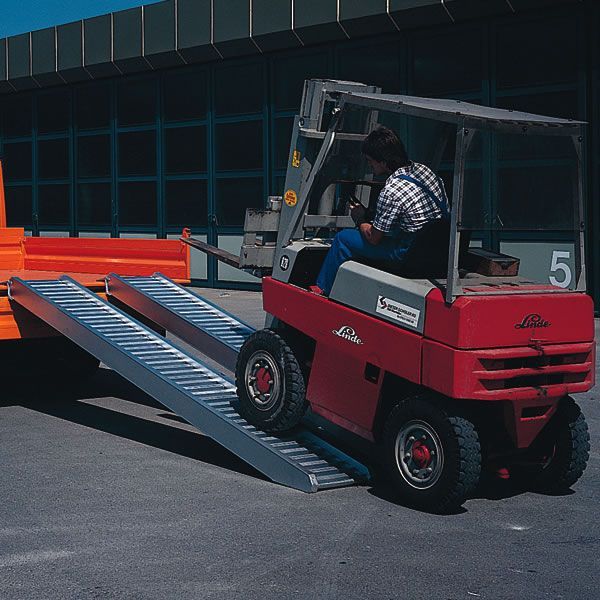

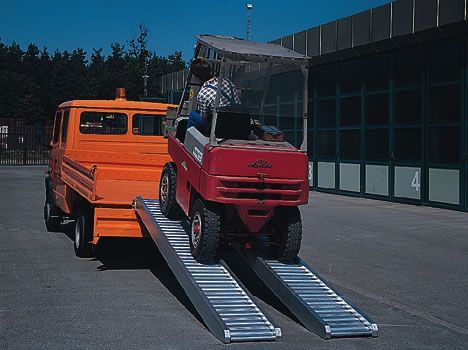

Aluminium - Verladeschienen Typ AVS 150

Tragkraft bis 6000 kp / Paar

Beschreibung:
Aufgrund der rutschsicheren Fahrflächen und unterschiedlichen Abrutschsicherungen ist es möglich, Verladevorgänge absolut sicher zu gestalten. Die Tragkraftangabe bezieht sich auf Zweiachsfahrzeuge bei einer Achslastverteilung von 1/3 zu 2/3 und einem Achsabstand von 1500 mm. Bei Einachsfahrzeugen reduziert sich die Tragkraft auf 2/3 des angegebenen Wertes.

Die Steigung darf laut Berufsgenossenschaft einen Winkel von 16,5 ° oder 30 % nicht überschreiten. Die Rampenlänge kann mit folgender Formel bestimmt werden:

Länge L (mm), Höhendifferenz H (mm), Steigung a (%)



Technische Daten
Typ	Bestellnummer		Länge	Breite (mm)		Höhendif.H (mm)		Tragkraft	Gewicht
*	ohne Rand	mit Rand	(mm)	innen	außen	15%	30%	(kp/Paar)	(kg/Stück)
AVS 150	150.01.002	150.00.002	2640	360	460	395	790	7350	36
AVS 150	150.01.004	150.00.004	3040	360	460	455	910	6380	41
AVS 150	150.01.007	150.00.007	3640	360	460	545	1090	5250	48
AVS 150	150.01.009	150.00.009	4040	360	460	605	1210	4470	53
AVS 150	150.01.011	150.00.011	4440	360	460	665	1330	3890	58
AVS 150	150.01.014	150.00.014	5040	360	460	755	1510	3260	65
AVS 150	150.41.---	150.40.---	Schutz für Gummiketten, Aufpreis je Paar
