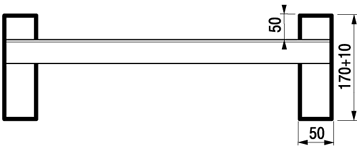

Typ AVS 170 für Stahlkettenfahrzeuge

Tragkraft bis 6000 kp / Paar

Beschreibung:
Aufgrund der rutschsicheren Fahrflächen und unterschiedlichen Abrutschsicherungen ist es möglich, Verladevorgänge absolut sicher zu gestalten. Die Tragkraftangabe bezieht sich auf Zweiachsfahrzeuge bei einer Achslastverteilung von 1/3 zu 2/3 und einem Achsabstand von 1500 mm. Bei Einachsfahrzeugen reduziert sich die Tragkraft auf 2/3 des angegebenen Wertes.

Die Steigung darf laut Berufsgenossenschaft einen Winkel von 16,5 ° oder 30 % nicht überschreiten. Die Rampenlänge kann mit folgender Formel bestimmt werden:

Länge L (mm), Höhendifferenz H (mm), Steigung a (%)

Technische Daten
Typ	Bestellnummer		Länge	Breite (mm)		Höhendif.H (mm)		Tragkraft	Gewicht
*	ohne Rand	mit Rand	(mm)	innen	aussen	15%	30%	(kp/Paar)	(kg/Stück)
AVS 170	170.11.003	170.10.003	2840	400	500	425	850	6000	51
AVS 170	170.11.005	170.10.005	3240	400	500	485	970	5700	58
AVS 170	170.11.008	170.10.008	3840	400	500	575	1150	5000	68
AVS 170	170.11.010	170.10.010	4240	400	500	635	1270	4300	73
AVS 170	170.11.012	170.10.012	4640	400	500	695	1390	3700	81
AVS 170	170.11.015	170.10.015	5240	400	500	785	1570	3300	90
AVS 170	170.11.016	170.10.016	5440	400	500	820	1645	3100	94
