Typ HFB
* mobil, Tragkraft bis 4000 daN (kp)

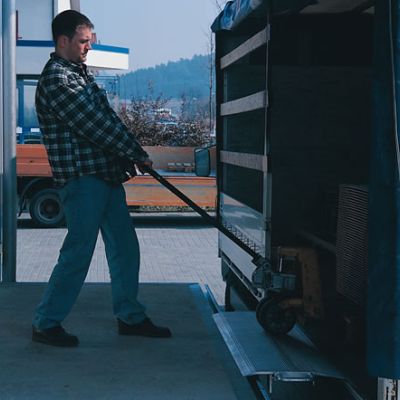

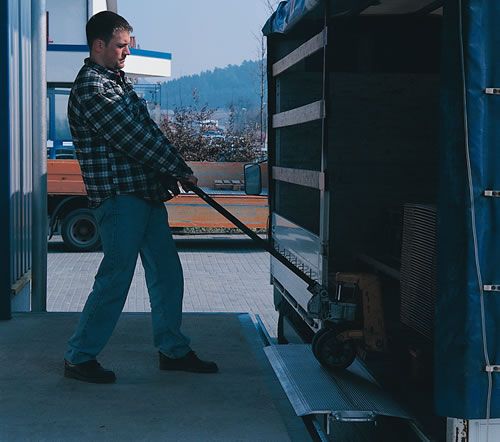

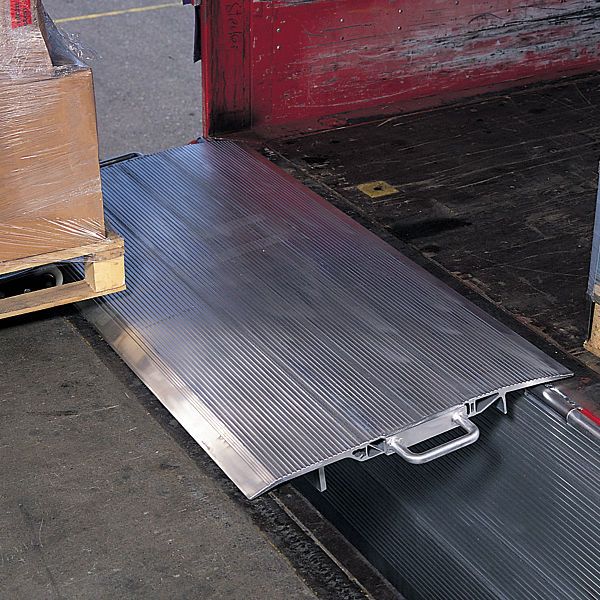

Zur Überbrückung von Zwischenräumen Rampe und LKW bzw. Waggon wird die Überfahrbrücke Typ HFB eingesetzt.
Das Abrutschen wir durch die an der Unterseite angebrachte Sicherung verhindert.
Eine Steigung von mehr als 12,5 % bzw. 7° darf gemäß der Richtlinien der Berufsgenossenschaft bei Überfahrbrücken nicht überschritten werden.
| Technische Daten | |||||||||
|
Typ
|
Bestellnr.
|
Länge
|
Breite
|
Maß A |
Höhendiff. (mm)
|
Tragkraft
|
Gewicht
|
||
|
*
|
*
|
(mm)
|
(mm)
|
(mm)
|
min.
|
max.
|
(kp/Paar)
|
(kg/Stück)
|
|
|
HFB 1
|
306.00.035
|
500
|
1250
|
200
|
- 70
|
+ 70
|
4000
|
22
|
|
|
HFB 2
|
306.00.036
|
500
|
1500
|
200
|
- 70
|
+ 70
|
4000
|
26
|
|
| HFB 7 | 306.00.041 | 625 | 1250 | 285 | - 80 | + 80 | 4000 | 28 | |
| HFB 8 | 306.00.042 | 625 | 1500 | 285 | - 80 | + 80 | 4000 | 33 | |
| HFB 3 | 306.00.037 | 750 | 1250 | 410 | - 100 | + 100 | 4000 | 30 | |
| HFB 4 | 306.00.038 | 750 | 1500 | 410 | - 100 | + 100 | 4000 | 36 | |
| HFB 5 | 306.00.039 | 1000 | 1250 | 660 | - 125 | + 125 | 4000 | 42 | |
| HFB 6 | 306.00.040 | 1000 | 1500 | 660 | - 125 | + 125 | 4000 | 50 | |
