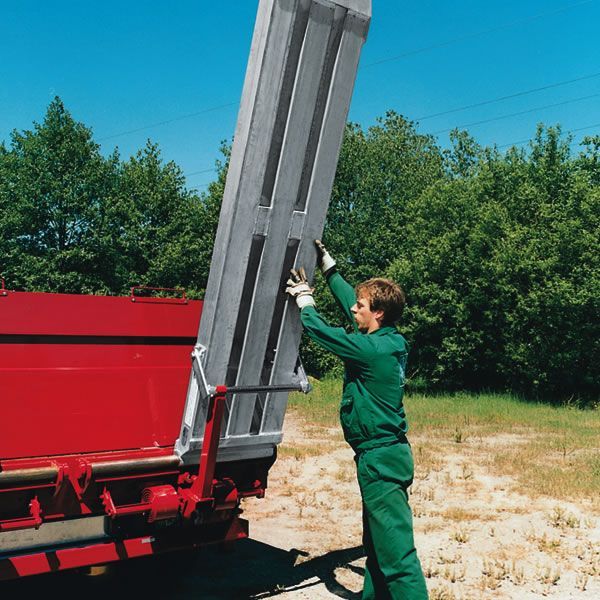

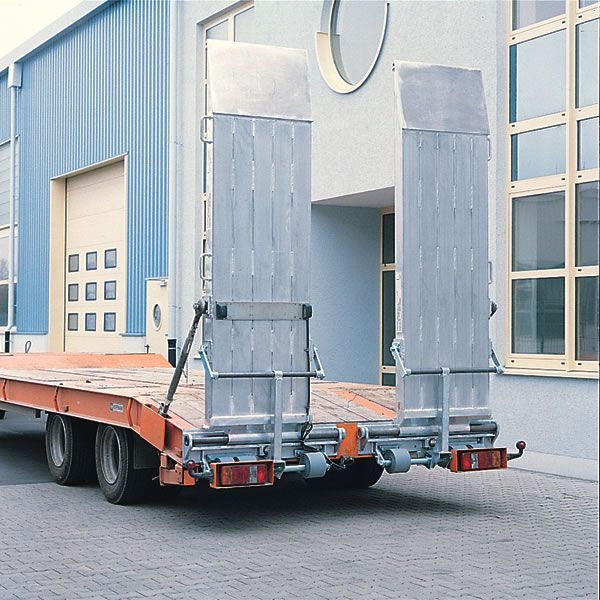

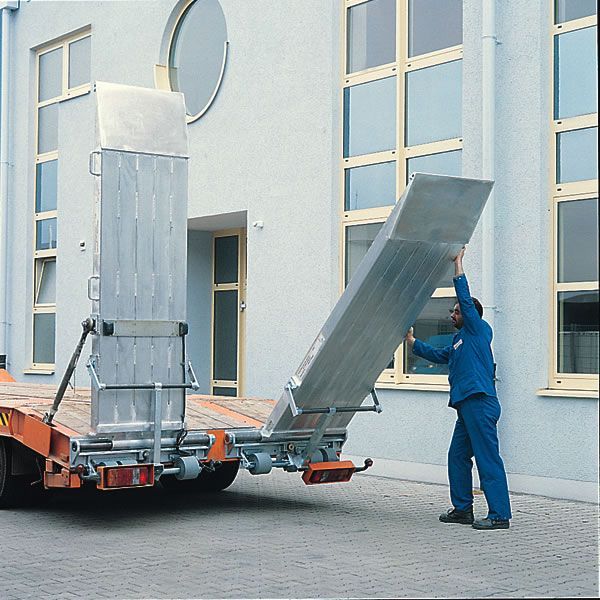

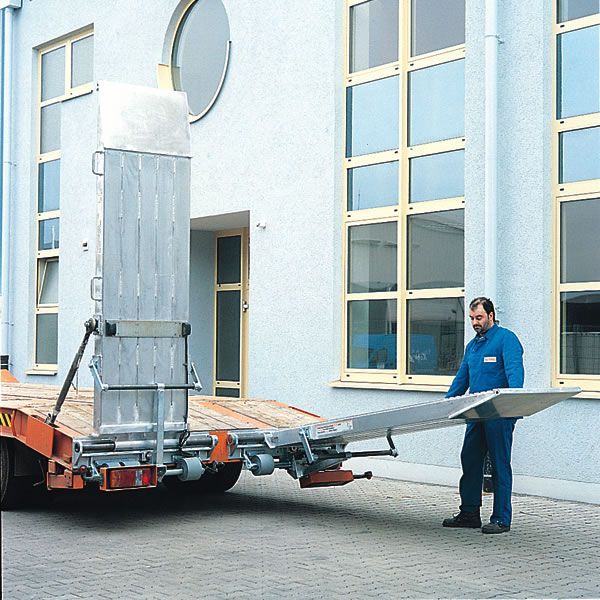

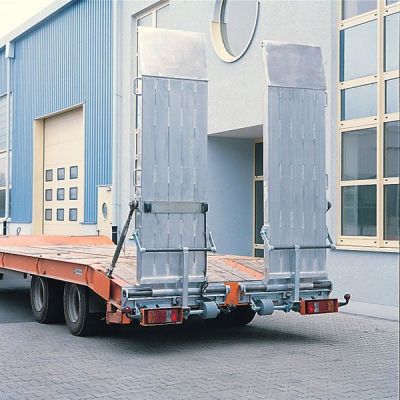

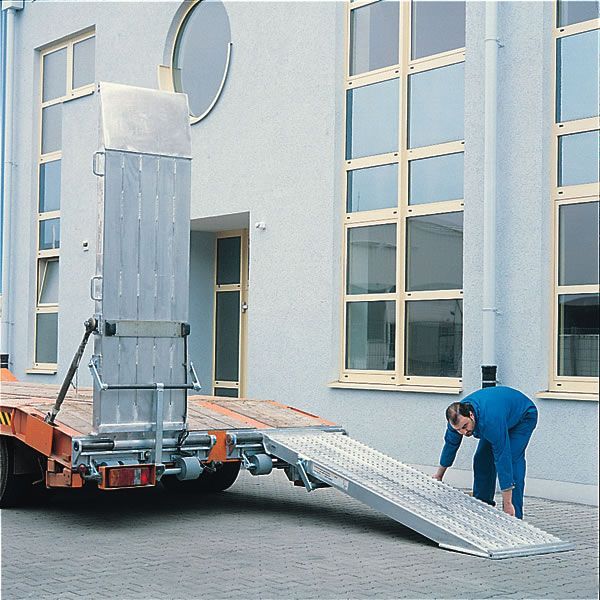

Typ VFR faltbar mit Federausgleich
Tragkraft bis 32000 kp / Paar
Beschreibung:
Aufgrund der rutschsicheren Fahrflächen und unterschiedlichen Abrutschsicherungen ist es möglich, Verladevorgänge absolut sicher zu gestalten. Die Tragkraftangabe bezieht sich auf Zweiachsfahrzeuge bei einer Achslastverteilung von 1/3 zu 2/3 und einem Achsabstand von 1500 mm. Bei Einachsfahrzeugen reduziert sich die Tragkraft auf 2/3 des angegebenen Wertes.
Die Steigung darf laut Berufsgenossenschaft einen Winkel von 16,5° oder 30% nicht überschreiten. Die Rampenlänge kann mit folgender Formel bestimmt werden:
Länge L (mm), Höhendifferenz H (mm), Steigung a (%)

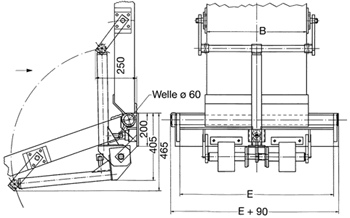

Zeichnung C
Federhebewerk optional
Zeichnung D
VFR-Rampe, faltbar incl. Federhebewerk; bei Bestellung Maß "H" angeben
|
Technische Daten:
|
|||||||||
| Typ | Bestellnummer | Länge | Breite (mm) | Höhendif. H (mm) | Tragkraft | Gewicht | |||
| * | Zeichnung C | (mm) | * | * | 15% | 30% | (kg/Paar) | (kg/Stück) | |
| VFR | 134.20.000* | 3000 | 450 | 450 | 450 | 900 | 24000 | 203 | |
| VFR | 134.20.001* | 3500 | 450 | 450 | 525 | 1050 | 24000 | 221 | |
| VFR | 134.20.002* | 3000 | 600 | 600 | 450 | 900 | 32000 | 230 | |
| VFR | 134.20.003* | 3500 | 600 | 600 | 525 | 1050 | 32000 | 250 | |
| 134.00.901 |
Federhebewerk für Rampenbreite 450 mm
(Verschiebebereich 920 mm), je Paar |
23 | |||||||
| 134.00.902 |
Federhebewerk für Rampenbreite 600 mm
(Verschiebebereich 1010 mm), je Paar |
23 | |||||||
|
Mehrpreis faltbar mit festem Stützfuß, je Paar
|
30 | ||||||||
