Typ FBA

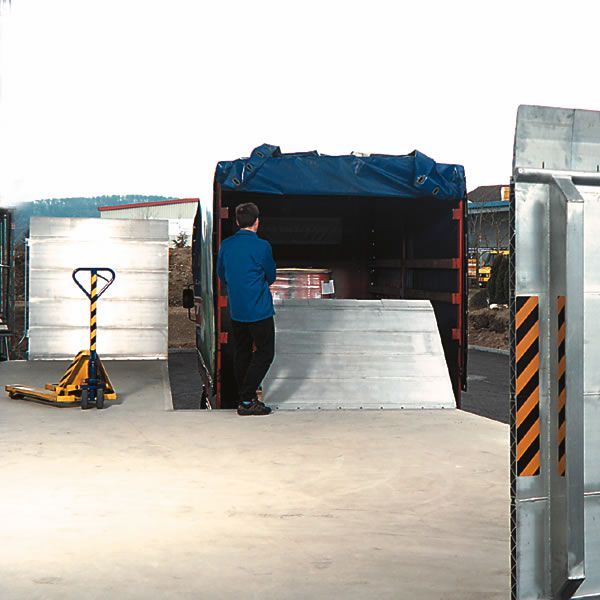

Mit der federmechanischen Überfahrbrücke wird an der Schnittstelle Rampe und Fahrzeug eine Verbindung geschaffen. Die federmechanische Überfahrbrücke aus Aluminium, kann Höhendifferenzen noch oben und unten ohne Probleme ausgleichen. Alle Ausführungen sind stationär oder seitenverschiebbar lieferbar. Der Gewichtsausgleich erfolgt über ein wartungs- und verschleissfreies Federsystem. Durch die robusten Federn lässt sich die Brücke mühelos bedienen.

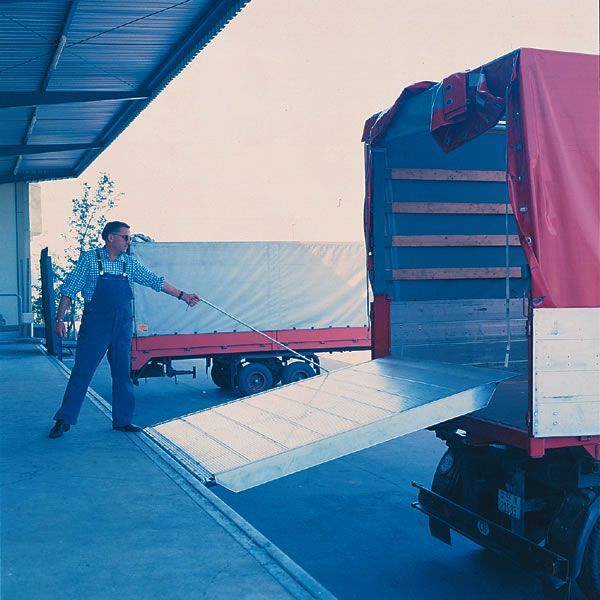

Die Auflagerzunge ist so gewählt, dass eine große Auflagemöglichkeit auf dem Fahrzeug besteht, und trotzdem das Fahrzeug bis zum Rand beladen werden kann.

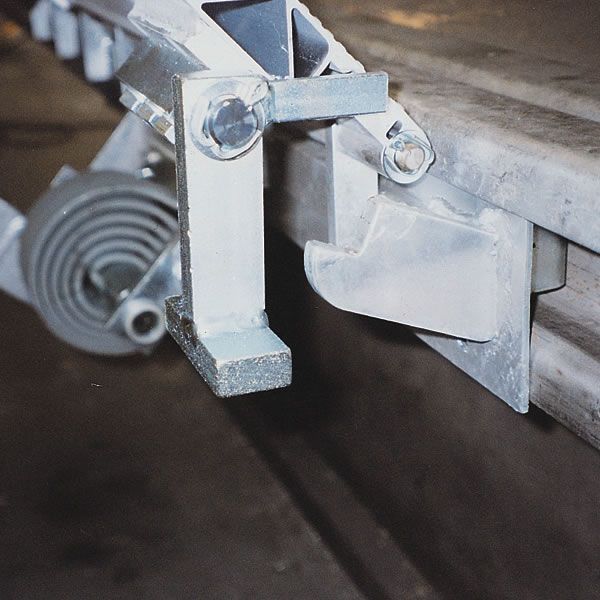

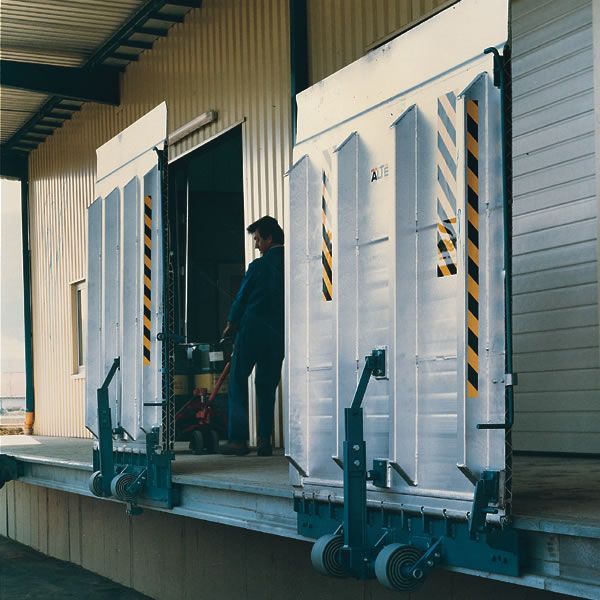

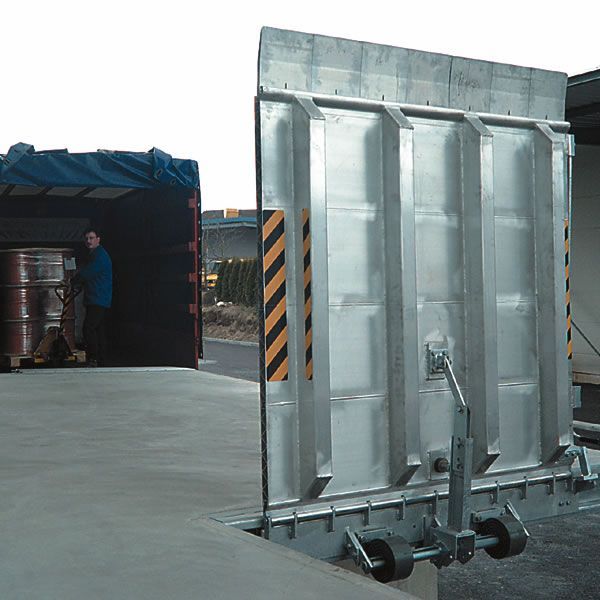

Die seitenverschiebbare Überfahrbrücke wird in einem speziellen Führungsprofil geführt. In dieser Führungsschiene (s. Abb. unten), die nach unten offen ist, kann sich kein Schmutz ansammeln. Somit ist immer eine leichte Seitenverschiebbarkeit gewährleistet. Ferner ist die Montage bzw. Demontage der Überfahrbrücken von vorne möglich.
Eine Steigung von mehr als 12,5 % bzw. 7 ° darf gemäß der Richtlinien der Berufsgenossenschaft bei Überfahrbrücken nicht überschritten werden.
Montage
Die FB-Führungsschiene, lieferbar in Stahl walzblank oder feuerverzinkt, wird an das Rampeneinfassprofil U-200 gem. Montageanweisung angeschweißt.
Anschließend wird die Überladebrücke entweder seitlich in die Schiene eingeschoben oder von vorne eingehängt.
Die offenen Enden sollten durch Stopps gegen versehentliches Abrutschen gesichert werden.
Die Herstellungslängen der Schienen sind 1000/2000/3000 mm. Es können einzelne oder mehrere nebeneinander montiert werden.
| Technische Daten | ||||||||
| Typ | Bestellnummer | Länge | Breite | Höhendif. H (mm) | Tragkraft | Gewicht | ||
| * | * | (mm) | (mm) | min. | max. | (kp/Stück) | (kg/Stück) | |
|
stationäre Ausführungen:
|
||||||||
| FBAS 01 | 300.20.000 | 1315 | 1500 | - 185 | + 140 | 4000 | 140 | |
| FBAS 04 | 300.20.001 | 1565 | 1500 | - 215 | + 175 | 4000 | 164 | |
| FBAS 05 | 300.20.002 | 1565 | 1750 | - 215 | + 175 | 4000 | 188 | |
| FBAS 06 | 300.20.003 | 1565 | 2000 | - 215 | + 175 | 4000 | 202 | |
| FBAS 07 | 300.20.004 | 1815 | 1500 | - 250 | + 205 | 4000 | 177 | |
| FBAS 08 | 300.20.005 | 1815 | 1750 | - 250 | + 205 | 4000 | 199 | |
| FBAS 09 | 300.20.006 | 1815 | 2000 | - 250 | + 205 | 4000 | 218 | |
| FBAS 10 | 300.20.007 | 2065 | 1500 | - 280 | + 235 | 4000 | 189 | |
| FBAS 11 | 300.20.008 | 2065 | 1750 | - 280 | + 235 | 4000 | 214 | |
| FBAS 12 | 300.20.009 | 2065 | 2000 | - 280 | + 235 | 4000 | 235 | |
| FBAS 13 | 300.20.010 | 2315 | 1500 | - 310 | + 265 | 4000 | 201 | |
| FBAS 14 | 300.20.011 | 2315 | 1750 | - 310 | + 265 | 4000 | 235 | |
| FBAS 15 | 300.20.012 | 2315 | 2000 | - 310 | + 265 | 4000 | 258 | |
|
seitenverschiebbare Ausführungen:
|
||||||||
| FBAV 01 | 301.21.000 | 1315 | 1500 | - 185 | + 140 | 4000 | 158 | |
| FBAV 04 | 301.21.001 | 1565 | 1500 | - 215 | + 175 | 4000 | 184 | |
| FBAV 05 | 301.21.002 | 1565 | 1750 | - 215 | + 175 | 4000 | 210 | |
| FBAV 06 | 301.21.003 | 1565 | 2000 | - 215 | + 175 | 4000 | 227 | |
| FBAV 07 | 301.21.004 | 1815 | 1500 | - 250 | + 205 | 4000 | 207 | |
| FBAV 08 | 301.21.005 | 1815 | 1750 | - 250 | + 205 | 4000 | 221 | |
| FBAV 09 | 301.21.006 | 1815 | 2000 | - 250 | + 205 | 4000 | 243 | |
| FBAV 10 | 301.21.007 | 2065 | 1500 | - 280 | + 235 | 4000 | 209 | |
| FBAV 11 | 301.21.008 | 2065 | 1750 | - 280 | + 235 | 4000 | 236 | |
| FBAV 12 | 301.21.009 | 2065 | 2000 | - 280 | + 235 | 4000 | 260 | |
| FBAV 13 | 301.21.010 | 2315 | 1500 | - 310 | + 265 | 4000 | 221 | |
| FBAV 14 | 301.21.011 | 2315 | 1750 | - 310 | + 265 | 4000 | 257 | |
| FBAV 15 | 301.21.012 | 2315 | 2000 | - 310 | + 265 | 4000 | 283 | |
Anwendungsbeispiele, Zubehör, Führungsschienen
| Zubehör | |||
|
Typ
|
Bestellnr.
|
Bezeichnung
|
Gewicht
|
|
Zubehör
|
300.55.000
|
Zwangsbeführtem Stützfuß
|
|
|
Zubehör
|
319.23.010
|
Rampensanierung
|
|
| Führungsschienen | |||
|
Typ
|
Bestellnr.
|
Bezeichnung
|
Gewicht
|
|
Führungsschiene
|
319.22.000
|
Führungsschiene, walzblank, Herstellungslängen 1000/2000/3000 mm
|
25 kg/m
|
|
Führungsschiene
|
319.23.001
|
Führungsschiene, verzinkt, Herstellungslängen 1000/2000/3000 mm
|
25 kg/m
|
