Alternative Anschlussmöglichkeiten und Fahrflächen zu dieser Schiene

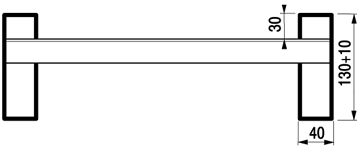

Aluminium - Verladeschienen Typ AVS 130

Tragkraft bis 3800 kp / Paar

Beschreibung:
Aufgrund der rutschsicheren Fahrflächen und unterschiedlichen Abrutschsicherungen ist es möglich, Verladevorgänge absolut sicher zu gestalten. Die Tragkraftangabe bezieht sich auf Zweiachsfahrzeuge bei einer Achslastverteilung von 1/3 zu 2/3 und einem Achsabstand von 1500 mm. Bei Einachsfahrzeugen reduziert sich die Tragkraft auf 2/3 des angegebenen Wertes.

Die Steigung darf laut Berufsgenossenschaft einen Winkel von 16,5 ° oder 30 % nicht überschreiten. Die Rampenlänge kann mit folgender Formel bestimmt werden:

Länge L (mm), Höhendifferenz H (mm), Steigung a (%)



Technische Daten
Typ	Bestellnummer		Länge	Breite (mm)		Höhendif.H (mm)		Tragkraft	Gewicht
*	ohne Rand	mit Rand	(mm)	innen	außen	15%	30%	(kp/Paar)	(kg/Stück)
AVS 130	130.01.003	130.00.003	2510	325	405	375	750	5150	26
AVS 130	130.01.006	130.00.006	3050	325	405	460	915	4390	31
AVS 130	130.01.009	130.00.009	3590	325	405	540	1080	3470	35
AVS 130	130.01.012	130.00.012	4130	325	405	620	1240	2860	40
AVS 130	130.01.015	130.00.015	4670	325	405	700	1400	2430	45
AVS 130	130.01.018	130.00.018	5210	325	405	780	1560	2120	50
AVS 130	130.41.---	130.40.---	Schutz für Gummiketten, Aufpreis je Paar
			Ausführung faltbar mit zwangsgeführtem Stützfuß, Aufpreis
