Aluminium - Verladeschienen Typ AVS 170
Tragkraft bis 6000 kp / Paar
Beschreibung:

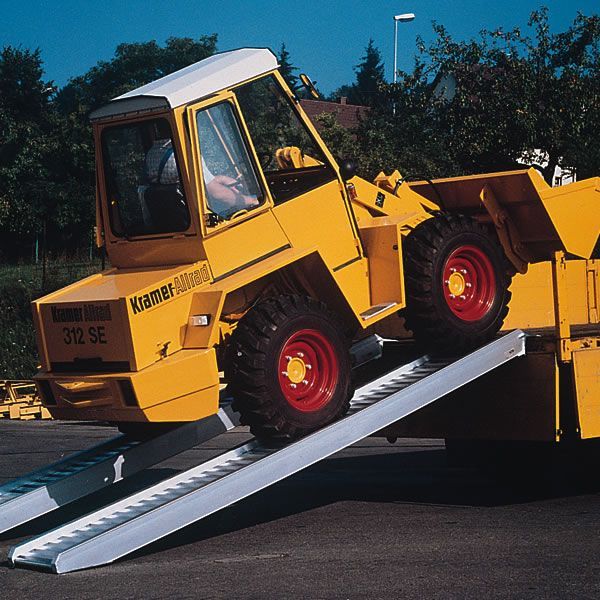

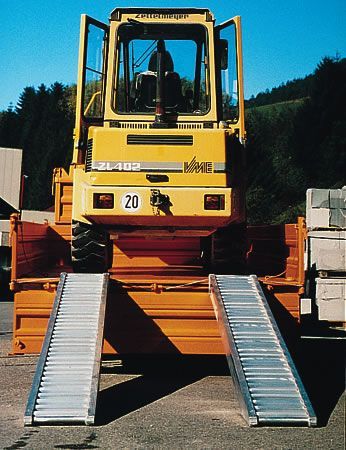

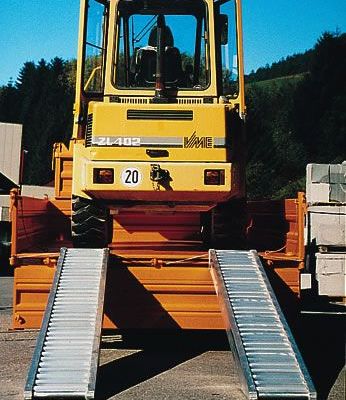

Aufgrund der rutschsicheren Fahrflächen und unterschiedlichen Abrutschsicherungen ist es möglich, Verladevorgänge absolut sicher zu gestalten. Die Tragkraftangabe bezieht sich auf Zweiachsfahrzeuge bei einer Achslastverteilung von 1/3 zu 2/3 und einem Achsabstand von 1500 mm. Bei Einachsfahrzeugen reduziert sich die Tragkraft auf 2/3 des angegebenen Wertes.
Die Steigung darf laut Berufsgenossenschaft einen Winkel von 16,5 ° oder 30 % nicht überschreiten. Die Rampenlänge kann mit folgender Formel bestimmt werden:
Länge L (mm), Höhendifferenz H (mm), Steigung a (%)
|
Technische Daten
|
|||||||||

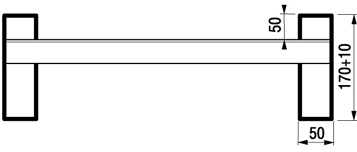

| Typ | Bestellnummer | Länge | Breite (mm) | Höhendif.H (mm) | Tragkraft | Gewicht | |||
| * | ohne Rand | mit Rand | (mm) | innen | außen | 15% | 30% | (kp/Paar) | (kg/Stück) |
| AVS 170 | 170.01.003 | 170.00.003 | 2840 | 400 | 500 | 425 | 850 | 7990 | 41 |
| AVS 170 | 170.01.005 | 170.00.005 | 3240 | 400 | 500 | 485 | 970 | 6970 | 46 |
| AVS 170 | 170.01.008 | 170.00.008 | 3840 | 400 | 500 | 575 | 1150 | 5320 | 54 |
| AVS 170 | 170.01.010 | 170.00.010 | 4240 | 400 | 500 | 635 | 1270 | 4590 | 58 |
| AVS 170 | 170.01.012 | 170.00.012 | 4640 | 400 | 500 | 695 | 1390 | 4030 | 64 |
| AVS 170 | 170.01.015 | 170.00.015 | 5240 | 400 | 500 | 785 | 1570 | 3400 | 71 |
| AVS 170 | 170.01.016 | 170.00.016 | 5440 | 400 | 500 | 820 | 1645 | 3230 | 74 |
| AVS 170 | 170.41.--- | 170.40.--- | Schutz für Gummiketten, Aufpreis je Paar | ||||||
