Aluminium - Verladeschienen Typ AVS 200

Tragkraft bis 7500 kp / Paar

Beschreibung:

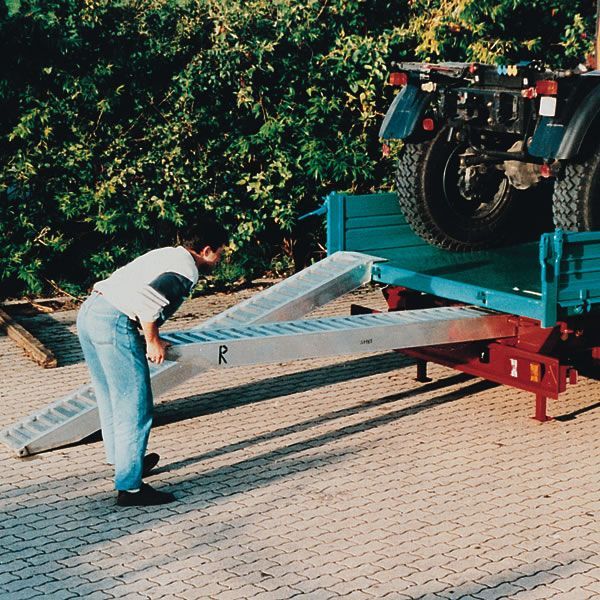

Aufgrund der rutschsicheren Fahrflächen und unterschiedlichen Abrutschsicherungen ist es möglich, Verladevorgänge absolut sicher zu gestalten. Die Tragkraftangabe bezieht sich auf Zweiachsfahrzeuge bei einer Achslastverteilung von 1/3 zu 2/3 und einem Achsabstand von 1500 mm. Bei Einachsfahrzeugen reduziert sich die Tragkraft auf 2/3 des angegebenen Wertes.

Die Steigung darf laut Berufsgenossenschaft einen Winkel von 16,5 ° oder 30 % nicht überschreiten. Die Rampenlänge kann mit folgender Formel bestimmt werden:

Länge L (mm), Höhendifferenz H (mm), Steigung a (%)

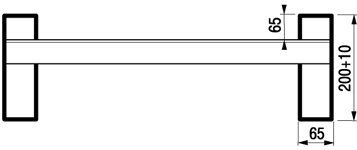

Technische Daten
Typ	Bestellnummer		Länge	Breite (mm)		Höhendif.H (mm)		Tragkraft	Gewicht
*	ohne Rand	mit Rand	(mm)	innen	außen	15%	30%	(kp/Paar)	(kg/Stück)
AVS 200	200.01.003	200.00.003	2840	450	580	425	850	11240	59
AVS 200	200.01.006	200.00.006	3440	450	580	515	1030	11180	70
AVS 200	200.01.010	200.00.010	4240	450	580	635	1270	8500	85
AVS 200	200.01.011	200.00.011	4440	450	580	665	1330	7950	89
AVS 200	200.01.014	200.00.014	5040	450	580	755	1510	6650	100
AVS 200	200.01.015	200.00.015	5240	450	580	785	1570	6310	104
AVS 200	200.41.---	200.40.---	Schutz für Gummiketten, Aufpreis je Paar
