Typ KBS
* klappbar, seitenverschiebbar, Tragkraft bis 4000 daN (kp)

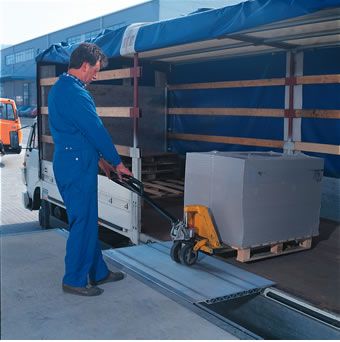

Für den Warentransfer auf der Rampe eignen sich sehr gut die speziellen SSH-Überfahrbrücken Typ KBS. Sie überwinden kleine bis mittlere Höhendifferenzen und lassen sich von einer Person bedienen. Aus robustem, korrosionsfestem Aluminium gefertigt entsprechen sie den hohen Anforderungen im modernen Warenverkehr.

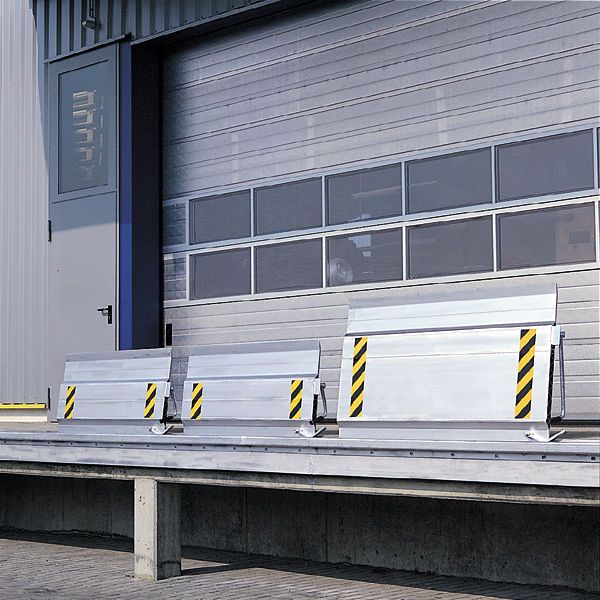

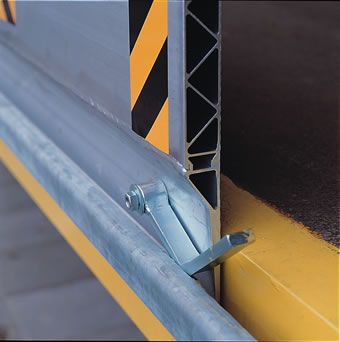

Die nicht aushängbare KBS-Brücke wird von einem verzinktem Führungsprofil gehalten, dass an der Rampenvorderkante angeschweißt bzw. angeschraubt wird. Die Brücke ist im Profil seitenverschiebbar. Die Fallsicherung rastet beim Hochklappen der Brücke automatisch ein.
Eine Steigung von mehr als 12,5 % bzw. 7 ° darf gemäß der Richtlinien der Berufsgenossenschaft bei Überfahrbrücken nicht überschritten werden.
| Technische Daten: | |||||||
|
Typ
|
Bestellnr.
|
Länge
|
Breite
|
Höhendiff. (mm)
|
Tragkraft
|
Gewicht
|
|
|
*
|
*
|
(mm)
|
(mm)
|
min.
|
max.
|
(kp/Paar)
|
(kg/Stück)
|
|
KBS 00
|
302.21.000
|
410
|
1250
|
- 50
|
+ 50
|
4000
|
19
|
|
KBS 12
|
302.21.012
|
535
|
1250
|
- 65
|
+ 65
|
4000
|
24
|
| KBS 13 | 302.21.013 | 785 | 1250 | - 100 | + 100 | 4000 | 31 |
| KBS 02 | 302.21.002 | 910 | 1250 | - 115 | + 115 | 4000 | 36 |
| KBS 04 | 302.21.004 | 410 | 1500 | - 50 | + 50 | 4000 | 23 |
| KBS 14 | 302.21.014 | 535 | 1500 | - 65 | + 65 | 4000 | 28 |
| KBS 15 | 302.21.015 | 785 | 1500 | - 100 | + 100 | 4000 | 38 |
| KBS 06 | 302.21.006 | 910 | 1500 | - 115 | + 115 | 4000 | 44 |
| 319.23.006 | Führungsschiene, verzinkt, Länge 2000/2500/3000 mm | 8 kg/m | |||||
