Typ RWB aus Aluminium-Warzenblech, Tragkraft bis 2500 kp (daN)
Beschreibung:

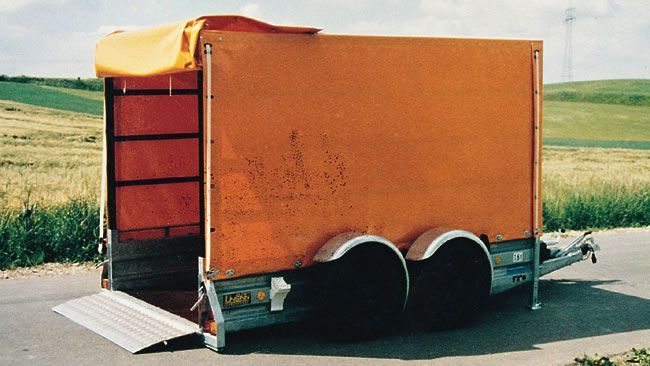

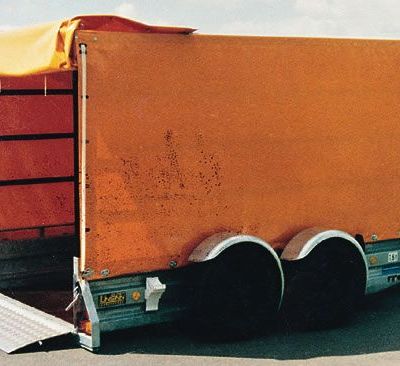

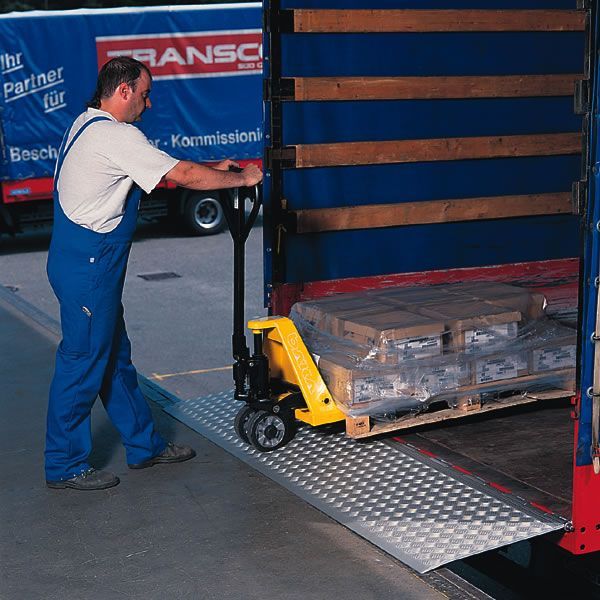

Mit dem überfahrbaren Rückladen aus Aluminium kann die Verbindung zwischen LKW und Rampe, sowie zwischen Motorwagen und Hänger geschaffen werden.
Er ist somit Bordwand und Überfahrbrücke in einem. Die Oberfläche ist rutschfest profiliert und kann zusätzlich mit einem Korrundbelag beschichtet oder eloxiert werden.
Im Lieferumfang ist die gewünschte Anschlusskonstruktion 1, 2 oder 3 und die rostfreie Scharnierstange enthalten.
Zeichnung 1
Zeichnung 3
Zeichnung 2
1 - Aluprofilabschnitte schraubbar
2 - Stahlrohrabschnitte schweißbar
3 - Durchgehendes Stahlscharnier, schraub- und schweißbar
| Technische Daten | |||||||
|
Typ
|
Länge
|
Breite
|
Tragkraft
|
Gewicht
|
Zeichnung 1
|
Zeichnung 2
|
Zeichnung 3
|
|
*
|
(mm)
|
(mm)
|
(kp/Paar)
|
(kg/Stück)
|
Bestellnummer
|
Bestellnummer
|
Bestellnummer
|
|
RWB
|
600
|
2300
|
2500
|
40
|
391.31.000
|
391.32.000
|
391.30.000
|
|
RWB
|
600
|
2500
|
2500
|
44
|
391.31.001
|
391.32.001
|
391.30.001
|
|
RWB
|
800
|
2300
|
1900
|
53
|
391.31.002
|
391.32.002
|
391.30.002
|
|
RWB
|
800
|
2500
|
1900
|
58
|
391.31.003
|
391.32.003
|
391.30.003
|
|
RWB
|
900
|
2300
|
1700
|
59
|
391.31.004
|
391.32.004
|
391.30.004
|
|
RWB
|
900
|
2500
|
1700
|
65
|
391.31.005
|
391.32.005
|
391.30.005
|
|
RWB
|
1000
|
2300
|
1500
|
66
|
391.31.006
|
391.32.006
|
391.30.006
|
|
RWB
|
1000
|
2500
|
1500
|
72
|
391.31.007
|
391.32.007
|
391.30.007
|
