Typ SKB
* seitenverschiebbar, Tragkraft bis 4000 daN (kp)

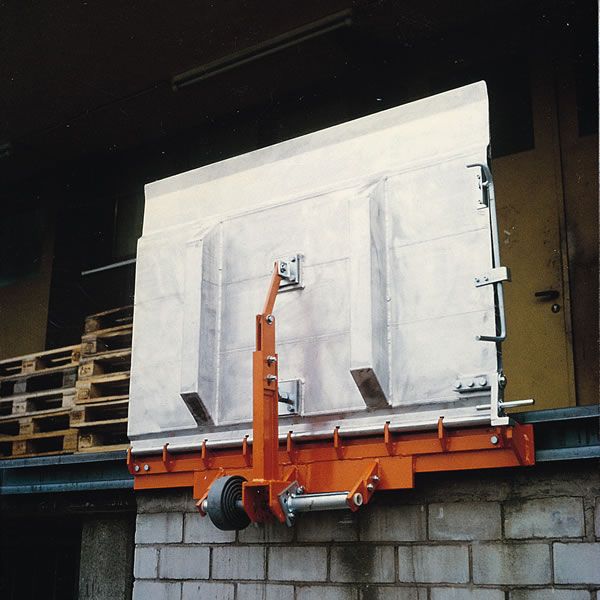

An der Schnittstelle Rampe und Fahrzeug werden mit der Überfahrbrücke SKB kleine bzw. mittlere Höhendifferenzen überbrückt. Die SKB besteht aus einer Aluminium-Sonderlegierung und ist stationär oder seitenverschiebbar lieferbar.
Die mit * in der Tabelle aufgeführten Überfahrbrücken sind mit einem wartungs- und verschleissfreiem Federsystem ausgerüstet.

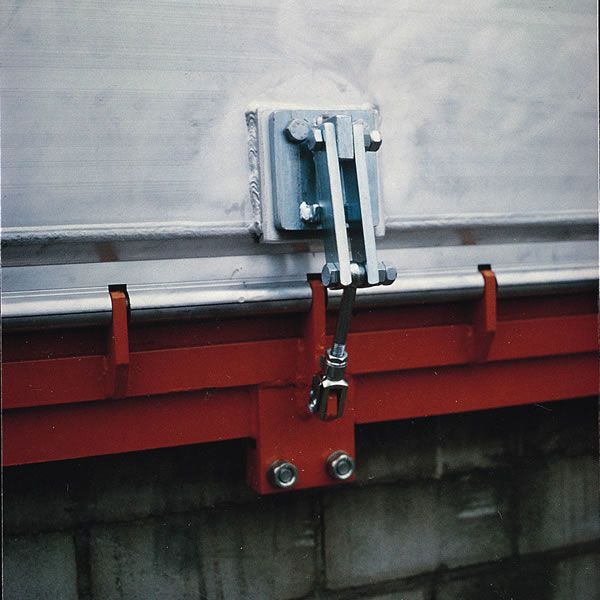

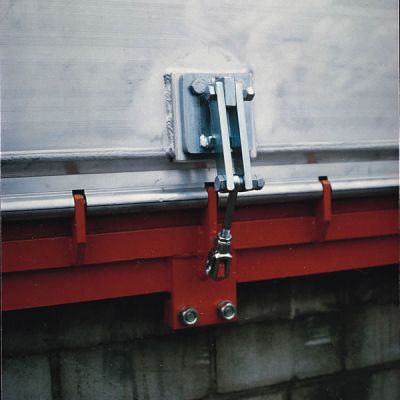

Die Überfahrbrücke ist mit einer automatischen Fallsicherung ausgerüstet, d.h. sobald die Überfahrbrücke in Ruhestellung gebracht wird, erfolgt automatisch eine Verriegelung.
Geführt wird die SKB in einer Führungsschiene, die nach unten offen ist. Bei diesem System kann sich in der Führungsschiene kein Schmutz ansammeln und eine leichte Seitenverschiebbarkeit ist immer gewährleistet.
Eine Steigung von mehr als 12,5 % bzw. 7 ° darf gemäß der Richtlinien der Berufsgenossenschaft bei Überfahrbrücken nicht überschritten werden.
| Technische Daten: | |||||||
|
Typ |
Bestellnr.
|
Länge
|
Breite
|
Höhendiff. (mm)
|
Tragkraft
|
Gewicht
|
|
|
*
|
*
|
(mm)
|
(mm)
|
min.
|
max.
|
*
|
*
|
|
SKB 01
|
304.21.000
|
815
|
1250
|
- 120
|
+ 80
|
4000
|
67
|
|
SKB 02*
|
304.21.001
|
1315
|
1250
|
- 185
|
+ 140
|
2500
|
102
|
|
SKB 03*
|
304.21.002 | 1565 | 1250 | - 215 | + 175 | 1750 | 113 |
|
SKB 10
|
304.21.003 | 565 | 1500 | - 90 | + 50 | 4000 | 67 |
|
SKB 11
|
304.21.004 | 815 | 1500 | - 120 | + 80 | 4000 | 77 |
|
SKB 12*
|
304.21.005 | 1065 | 1500 | - 155 | + 110 | 4000 | 103 |
|
SKB 13*
|
304.21.006 | 1315 | 1500 | - 185 | + 140 | 4000 | 114 |
|
SKB 14* |
304.21.007 | 1565 | 1500 | - 215 | + 175 | 4000 | 128 |
|
|
319.22.002 | Führungsschiene, walzblank, Länge 3000 mm | 36 | ||||
| 319.22.002 | Führungsschiene, verzinkt, Länge 3000 mm | 36 | |||||
